La maintenance des tunneliers

Un impératif de performance en milieu extrême

La construction de tunnels représente l'un des défis les plus complexes de l'ingénierie moderne. Au cœur de cette prouesse se trouve le tunnelier, une machine monumentale conçue pour forer, évacuer les déblais et poser le revêtement de manière synchronisée. Étant donné les conditions géologiques imprévisibles et les enjeux financiers colossaux, la maintenance n'est pas une simple formalité mais un pilier stratégique de la réussite du chantier.

Les défis financiers et humains de l'immobilisation

Maintenir ces machines colossales relève d'un défi logistique sans précédent. Le coût d'immobilisation d'un tunnelier est particulièrement élevé, pouvant atteindre une fourchette prudente entre 20 000 et 50 000 euros par heure d'arrêt non planifié. Ces montants illustrent l'importance capitale d'une stratégie de maintenance rigoureuse. En moyenne, les coûts d'entretien et d'exploitation représentent 5 à 10 % du coût d'investissement total d'un projet souterrain, une machine neuve pouvant varier de 20 à plus de 100 millions d'euros selon leur complexité et leur diamètre.

La chaîne de décision : maintenance et production

La maintenance ne peut être pensée indépendamment de la production. Elle repose sur une articulation fluide entre les équipes pour minimiser les temps d'arrêt machine, qui sont critiques pour la stabilité du front de taille. Le processus suit généralement ce schéma :

• Diagnostic : remontée d'informations via les outils de surveillance numérique et les inspections visuelles des équipes de terrain.

• Arbitrage : le chef de chantier, en concertation avec le pilote, évalue l'impact d'une intervention immédiate par rapport à une maintenance programmée (réglage des paramètres de poussée, changement d'outils de coupe).

• Arrêt et intervention : mise en sécurité de la zone, consignation des énergies et intervention des mécaniciens ou automaticiens.

• Remise en service : tests fonctionnels après maintenance et validation du redémarrage du cycle d'excavation.

Réalités du terrain : conditions de travail et coordination

Travailler au cœur d'un tunnelier, c'est intégrer un environnement où la machine impose son rythme à l'humain. Les conditions de travail y sont uniques et exigent une discipline de fer :

• Le rythme des 3x8 : une nécessité opérationnelle Le creusement est une activité de "flux continu". Un arrêt prolongé du tunnelier peut provoquer une décompression du front de taille ou un resserrement du terrain, rendant la reprise du forage périlleuse. Le travail s'organise donc en cycles ininterrompus (3x8), incluant les week-ends et les jours fériés. Ce rythme exige une rotation rigoureuse des équipes et une transmission de consignes — le "passé-présent" — extrêmement détaillée, car la moindre anomalie non signalée peut avoir des conséquences critiques pour l'équipe suivante.

• Un environnement confiné et exigeant : les équipes évoluent dans un espace souvent restreint, où la température, l'hygrométrie et le bruit ambiant (dû aux moteurs, pompes et systèmes hydrauliques) sont des facteurs de fatigue physique et mentale importants. L'atmosphère, bien que traitée par d'imposants systèmes de ventilation, impose une vigilance constante sur la qualité de l'air.

• Sécurité et coordination : une communication de chaque instant La sécurité en tunnel n'est jamais le fruit du hasard. En fond de tunnel, la visibilité est parfois réduite et les distances sont longues.
  Le pilote de tunnelier joue ici le rôle de chef d'orchestre : depuis sa cabine, il centralise les données des capteurs et les retours des équipes terrain. Il est l'interface indispensable qui arbitre les priorités entre les besoins de la machine, les contraintes géologiques et les interventions de maintenance. Cette culture de la communication est le premier rempart contre les risques liés aux engins lourds.

La gestion humaine est tout aussi critique : pour un tunnelier de grand diamètre, l'effectif dédié peut atteindre 60 à 120 personnes pour assurer une présence continue en 3x8.

Cette équipe pluridisciplinaire se compose :

• d'équipes de maintenance mécanique et hydraulique (10 à 15 personnes par poste)
• de spécialistes en systèmes et automatismes (2 à 4 personnes par poste)
• d'équipes hyperbares spécialisées (5 à 10 personnes) indispensables pour les interventions sous pression

Ingénierie avancée : optimisation du palier principal

Le palier principal est le cœur névralgique du tunnelier, supportant des charges axiales et radiales dépassant 100 000 kN. Une défaillance prématurée peut coûter plus de 5 millions d'euros en remplacement. L'étanchéité repose sur un système de lubrification haute pression complexe qui maintient une barrière de graisse entre le milieu extérieur et le mécanisme interne. La maintenance préventive consiste à surveiller en continu les débits et la qualité de la graisse expulsée, indicateur précoce d'une rupture d'étanchéité.

Science des matériaux et blindage face au quartz

Les alliages utilisés pour le blindage des roues de coupe sont essentiels face à l'abrasivité extrême du quartz. Les concepteurs utilisent des aciers à haute limite élastique (HLE) renforcés par :

• aciers au manganèse et alliages au chrome : favorisés pour leur ténacité et leur capacité à s'écrouir en surface.
• rechargements par soudage (hardfacing) : application de couches de carbures de chrome ou de tungstène pour contrer l'érosion minérale.
• céramiques techniques : inserts en carbure de tungstène fritté atteignant des duretés dépassant 2 000 Vickers.

Protocoles de réparation et maintenance adaptative

La maintenance technique repose sur le suivi de l'épaisseur des zones blindées par capteurs à ultrasons. Lorsqu'une réparation est nécessaire, les soudeurs spécialisés appliquent des protocoles stricts de préchauffage pour éviter la fissuration. Ces données alimentent le modèle prévisionnel du tunnelier : si l'indice de perte de matière dépasse 5 % par kilomètre, les paramètres de poussée sont automatiquement modifiés par l'automate de pilotage.

Les métiers du tunnelier

La complexité de la machine nécessite une spécialisation pointue et une collaboration étroite entre des profils variés :

• Pilote / conducteur de tunnelier : chef d'orchestre, il centralise les informations et arbitre entre les impératifs du terrain et la santé de la machine.

• Opérateur tunnelier : centré sur le cycle d'excavation, la pose des voussoirs et la gestion du soutènement.

• Mécanicien hydraulicien : assure la maintenance lourde des systèmes de poussée et de rotation.

• Automaticien / électricien : veille au bon fonctionnement du système de contrôle-commande numérique.

• Soudeur / spécialiste de blindage : intervient sur l'usure de la roue de coupe.

• Topographe : garantit la trajectoire millimétrique du tunnelier par des mesures de haute précision.

• Technicien hyperbare : intervient dans la chambre de coupe sous pression atmosphérique modifiée.

• Chef de chantier / conducteur de travaux : supervise l'organisation globale et les impératifs de production.

Compétences et formation spécialisée

La complexité des machines impose un haut niveau de qualification. Les formations associées couvrent la géotechnique des tunnels, la maintenance des matériels de travaux publics et les protocoles de sécurité hyperbare. Le coût de ces formations spécialisées peut atteindre plus de 3 000 euros par module de quelques jours. La masse salariale liée à cet encadrement technique représente entre 15 % et 25 % du coût opérationnel total de la machine, une enveloppe nécessaire pour minimiser les arrêts imprévus.

Les intervenants doivent conjuguer expertise technique et comportementale :

• Compétences clés : maîtrise de la mécanique des sols, de l'hydraulique, de la lecture de paramètres numériques et gestion du stress.

• Risques et habilitations : le travail en souterrain implique des risques spécifiques (chimiques, chutes, électricité, pression). Les habilitations (SST en milieu souterrain, travail en hauteur, élingage) sont impératives.

• Évolutions : après plusieurs années d'expérience, il est possible d'évoluer vers des postes de chef de chantier ou d'expert en maintenance spécialisée.

Parcours de formation

Le métier s'acquiert par une approche hybride, alliant théorie et expérience terrain :

• Formation initiale : Les bases sont acquises via des cursus en génie civil, électrotechnique ou automatisme.

• Formation terrain : L'apprentissage se fait par compagnonnage. Le débutant travaille en binôme avec un pilote confirmé pour maîtriser la lecture des paramètres machine, les gestes de maintenance de premier niveau, le repérage des anomalies et la communication inter-métiers.

• Formation continue : Des parcours qualifiants, comme celui du Centre Gustave Eiffel (140 heures), organisés en centre ou en entreprise, couvrent l'organisation du chantier, le fonctionnement du tunnelier, la sécurité, l'élingage, les échafaudages et le SST en milieu souterrain.

Vers une maintenance prévisionnelle

Le déploiement de jumeaux numériques permet d'intégrer les données issues de la numérisation des capteurs (température, pression, vibrations acoustiques) dans des modèles de simulation. Cette transition vers une maintenance conditionnelle (Condition-Based Maintenance) diminue drastiquement le recours à des interventions curatives, qui sont les plus onéreuses, notamment celles liées à la décompression hyperbare pouvant représenter jusqu'à 10 % du budget total du tunnelier.

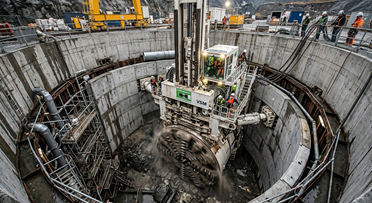

L'émergence des tunneliers verticaux (VSM) : un nouveau paradigme de maintenance

Aux côtés des machines horizontales, les tunneliers verticaux, ou VSM (Vertical Shaft Sinking Machine), s'imposent désormais pour la réalisation de puits d'accès ou de ventilation. Bien que le principe d'excavation reste mécanisé, la maintenance de ces équipements obéit à des contraintes opérationnelles distinctes. Contrairement à un tunnelier classique, la VSM repose sur la précision de la mise en place des voussoirs par gravité, rendant la maintenance du voussoirier critique. Le système hydraulique assurant le levage et la pose des éléments doit faire l'objet d'une analyse vibratoire constante pour détecter tout signe de fatigue, tandis que le suivi du coulis de mortier en annulaire demeure une priorité absolue pour garantir l'intégrité structurelle du puits.

La VSM étant conçue pour évoluer sans personnel en fond de puits, la numérisation des systèmes de capteurs devient prépondérante. En l'absence d'accès direct, la maintenance repose sur une télésurveillance accrue où chaque défaut de pression, d'inclinaison ou de couple est traité par une redondance physique du matériel. Cette maintenance prévisionnelle s'appuie sur des algorithmes traitant les données en temps réel pour anticiper l'usure des outils de coupe, limitant ainsi drastiquement les interventions humaines.

La roue de coupe, souvent moins accessible que sur un tunnelier horizontal, impose des stratégies d'interventions programmées. La maintenance intègre des cycles de remontée de la tête de coupe basés sur le suivi du volume excavé et du couple moteur. Parallèlement, les systèmes de graissage sont intégralement automatisés et monitorés par le réseau numérique de la machine, car toute défaillance de lubrification en profondeur entraînerait une usure prématurée irréversible.

Conclusion

La technicité croissante de la maintenance des tunneliers, qu'ils soient horizontaux ou verticaux, marque le passage d'une ère industrielle classique à une ère de haute précision technologique. Grâce à la combinaison de la science des matériaux, de l'instrumentation numérique et de la modélisation prévisionnelle, les chantiers souterrains gagnent en sécurité et en productivité. L'enjeu futur réside dans l'intégration de systèmes de diagnostic autonomes capables de piloter eux-mêmes les séquences de maintenance, minimisant ainsi l'exposition humaine dans les zones les plus périlleuses. La numérisation continue des outils de suivi permet désormais de traiter chaque tunnelier comme une entité connectée, assurant une continuité de service indispensable à la réussite des grands travaux de demain.
